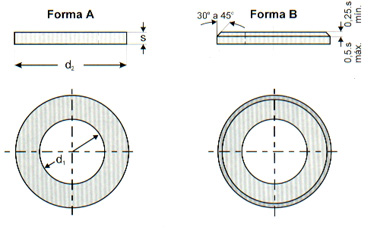

Arruela Lisa - Série Métrica
REFERÊNCIA DIN 125 - 03.90
| Diâmetro Interno | Diâmetro Externo | Espessura |
Para uso em Parafusos |
|||
| d1 | toler. | d2 | toler. | s | toler. | |
| 3,200 |
+0,18 0 |
7,000 |
0 -0,36 |
0,500 | +-0,05 | M-3 |
| 4,300 | 9,000 | 0,800 | +-0,1 | M-4 | ||
| 5,300 | 10,000 | 1,000 | M-5 | |||
| 6,400 |
+0,22 0 |
12,500 |
0 -0,43 |
1,600 | +-0,2 | M-6 |
| 7,400 | 14,000 | 1,600 | M-7 | |||
| 8,400 | 17,000 | 1,600 | M-8 | |||
| 10,500 |
+0,27 0 |
21,000 |
0 -0,52 |
2,000 | M-10 | |
| 13,000 | 24,000 | 2,500 | M-12 | |||
| 15,000 | 28,000 | 2,500 | M-14 | |||
| 17,000 | 30,000 | 3,000 | +-0,3 | M-16 | ||
| 19,000 |
+0,30 0 |
34,000 |
0 -0,62 |
3,000 | M-18 | |
| 21,000 | 37,000 | 3,000 | M-20 | |||
| 23,000 | 39,000 | 3,000 | M-22 | |||
| 25,000 | 44,000 | 4,000 | M-24 | |||
| 28,000 | 50,000 | 4,000 | M-27 | |||
| 31,000 |
+0,39 0 |
56,000 |
0 -0,74 |
4,000 | M-30 | |
| 34,000 |
+0,62 0 |
60,000 |
0 -1,20 |
5,000 | +-0,6 | M-33 |
| 37,000 | 66,000 | 5,000 | M-36 | |||
| 40,000 | 72,000 | 6,000 | M-39 | |||
| 43,000 | 78,000 | 7,000 | +-1 | M-42 | ||
| 46,000 | 85,000 |
0 -1,40 |
7,000 | M-45 | ||
| 50,000 | 92,000 | 8,000 | M-48 | |||
| 54,000 |
+0,74 0 |
98,000 | 8,000 | M-52 | ||
| 58,000 | 105,000 | 9,000 | M-56 | |||
