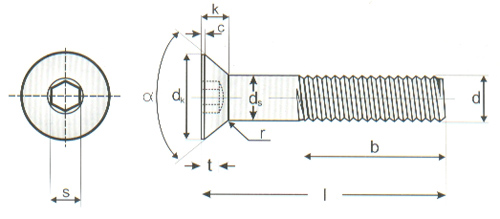

Parafuso Cabeça Escareada com Sextavado Interno - Série Métrica
REFERÊNCIA
| Diâmetro Nominal | ds | d | k | r | s | t | c | b | ||||||
| máx. | min. | máx. | min. | máx. | min | máx. | min. | máx. | min. | ~ | 1 | 2 | 3 | |
| M3 | 3,00 | 2,86 | 6,00 | 5,70 | 1,7 | 0,1 | 2,10 | 2,02 | 1,20 | 0,95 | 0,2 | 12 | --- | --- |
| M4 | 4,00 | 3,82 | 8,00 | 7,64 | 2,3 | 0,2 | 2,60 | 2,52 | 1,80 | 1,55 | 0,3 | 14 | --- | --- |
| M5 | 5,00 | 4,82 | 10,00 | 9,64 | 2,8 | 0,2 | 3,10 | 3,02 | 2,30 | 2,05 | 0,3 | 16 | --- | --- |
| M6 | 6,00 | 5,82 | 12,00 | 11,57 | 3,3 | 0,3 | 4,12 | 4,02 | 2,50 | 2,25 | 0,3 | 18 | 24 | --- |
| M8 | 8,00 | 7,78 | 16,00 | 15,56 | 4,4 | 0,5 | 5,14 | 5,02 | 3,50 | 3,20 | 0,4 | 22 | 28 | --- |
| M10 | 10,00 | 9,78 | 20,00 | 19,48 | 5,5 | 0,5 | 6,14 | 6,02 | 4,40 | 4,10 | 0,5 | 26 | 32 | 45 |
| M12 | 12,00 | 11,73 | 24,00 | 23,48 | 6,5 | 1,0 | 8,175 | 8,025 | 4,60 | 4,30 | 0,5 | 30 | 36 | 49 |
| M14 | 14,00 | 13,73 | 27,00 | 26,48 | 7,0 | 1,0 | 10,175 | 10,025 | 4,80 | 4,50 | 0,5 | 34 | 40 | 53 |
| M16 | 16,00 | 15,73 | 30,00 | 29,48 | 7,0 | 1,0 | 10,175 | 10,025 | 5,30 | 5,00 | 0,5 | 38 | 44 | 57 |
| M18 | 18,00 | 17,73 | 33,00 | 32,38 | 8,0 | 1,0 | 12,212 | 12,032 | 5,50 | 5,20 | 0,5 | 42 | 48 | 61 |
| M20 | 20,00 | 19,67 | 36,00 | 35,38 | 8,5 | 1,0 | 12,212 | 12,032 | 5,90 | 5,60 | 0,5 | 46 | 52 | 65 |
| M22 | 22,00 | 21,67 | 36,00 | 35,38 | 13,1 | 1,0 | 14,212 | 14,032 | 8,80 | 8,44 | 1,0 | 50 | 56 | 69 |
| M24 | 24,00 | 23,67 | 39,00 | 38,38 | 14,0 | 1,6 | 14,212 | 14,032 | 10,30 | 9,87 | 1,0 | 54, | 60 | 73 |
