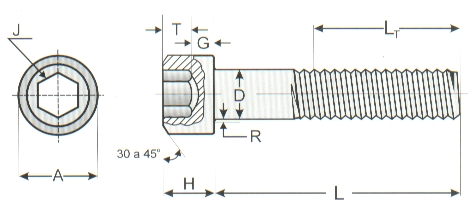

Parafuso de Cabeça Cilíndrica com Sextavado Interno - Série Polegada
REFERÊNCIA: ASME B18.3 - 2003 (Tabela 1A)
|
Diâmetro Nominal |
D | A | H | R | J | T | G | LT | ||||
| máx. | min. | máx. | min | máx. | min. | máx. | min. | nom. | min. | min. | básico | |
| 1/4" | 6,350 | 6,184 | 9,525 | 9,271 | 6,350 | 6,197 | 0,355 | 0,228 | 3/16" | 3,048 | 2,413 | 25,4 |
| 5/16" | 7,937 | 7,754 | 11,912 | 11,607 | 7,924 | 7,772 | 0,431 | 0,304 | 1/4" | 3,835 | 3,022 | 28,448 |
| 3/8" | 9,525 | 9,342 | 14,274 | 13,970 | 9,525 | 9,347 | 0,508 | 0,381 | 5/16" | 4,622 | 3,632 | 31,75 |
| 7/16" | 11,112 | 10,906 | 16,662 | 16,306 | 11,125 | 10,922 | 0,584 | 0,457 | 3/8" | 5,410 | 4,216 | 35,052 |
| 1/2" | 12,700 | 12,494 | 19,050 | 18,669 | 12,700 | 12,496 | 0,660 | 0,508 | 3/8" | 6,223 | 4,826 | 38,1 |
| 5/8" | 15,875 | 15,654 | 23,825 | 23,393 | 15,875 | 15,646 | 0,812 | 0,609 | 1/2" | 7,797 | 6,045 | 44,45 |
| 3/4" | 19,050 | 18,811 | 28,575 | 28,117 | 19,050 | 18,796 | 0,990 | 0,762 | 5/8" | 9,398 | 7,239 | 50,8 |
| 7/8" | 22,225 | 21,963 | 33,324 | 32,842 | 22,225 | 21,945 | 1,117 | 0,863 | 3/4" | 10,972 | 8,458 | 57,15 |
| 1" | 25,400 | 25,110 | 38,100 | 37,566 | 25,400 | 25,095 | 1,270 | 1,016 | 3/4" | 12,573 | 9,652 | 63,5 |
| 1.1/8" | 28,575 | 28,158 | 42,875 | 42,291 | 28,575 | 28,219 | 1,397 | 1,143 | 7/8" | 14,147 | 10,871 | 71,374 |
| 1.1/4" | 31,750 | 31,333 | 47,625 | 47,040 | 31,750 | 31,394 | 1,524 | 1,270 | 7/8" | 15,748 | 12,065 | 79,248 |
| 1.3/8" | 34,925 | 34,462 | 52,374 | 51,765 | 34,925 | 34,544 | 1,651 | 1,397 | 1" | 17,322 | 13,284 | 86,36 |
| 1.1/2" | 38,100 | 37,637 | 57,150 | 56,489 | 38,100 | 37,719 | 1,778 | 1,524 | 1" | 18,923 | 14,478 | 95,25 |
| 1.3/4" | 44,450 | 43,929 | 66,675 | 65,963 | 44,450 | 44,043 | 2,032 | 1,778 | 1.1/4" | 22,098 | 16,891 | 111,252 |
| 2" | 50,800 | 50,241 | 76,200 | 75,438 | 50,800 | 50,368 | 2,286 | 1,905 | 1.1/2" | 25,273 | 19,304 | 127 |
TOLERÂNCIA PARA COMPRIMENTOS "L"
|
Diâmetro Nominal |
||||
| Comprimento Nominal "L" | 1/4" a 3/8" | 7/16" a 3/4" | 7/8" a 1.1/2" | acima de 1.1/2" |
| Até 1" | -0,762 | -0,762 | -1,270 | --------- |
| Acima de 1"até 2.1/2" | -1,016 | -1,524 | -2,540 | -4,572 |
| Acima de 2.1/2" até 6" | -1,524 | -2,032 | -3,556 | -5,080 |
| Acima de 6" | -3,048 | -3,048 | -5,080 | -6,096 |
