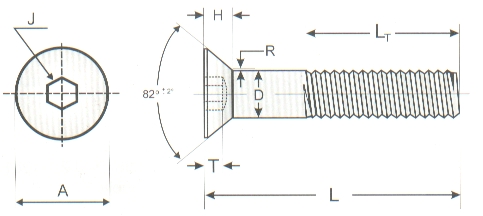

Parafuso de Cabeça Escareada com Sextavado Interno - Série Polegada
REFERÊNCIA: ASME B18.3 - 2003 (Tabela 2A)
|
Diâmetro Nominal |
D | A | H | J | T | R | LT | |||
| máx. | min. | máx. | min. | básico | tolerância | básico | min. | máx. | básico | |
| 1/4" | 6,350 | 6,184 | 13,487 | 12,192 | 4,089 | 0,406 | 5/32" | 2,819 | 0,381 | 25,400 |
| 5/16" | 7,937 | 7,754 | 16,662 | 15,240 | 5,029 | 0,431 | 3/16" | 3,429 | 0,381 | 28,448 |
| 3/8" | 9,525 | 9,342 | 19,837 | 18,288 | 5,943 | 0,457 | 7/32" | 4,038 | 0,381 | 31,750 |
| 7/16" | 11,112 | 10,906 | 21,437 | 19,837 | 5,943 | 0,457 | 1/4" | 4,038 | 0,381 | 35,052 |
| 1/2" | 12,700 | 12,494 | 23,825 | 22,148 | 6,375 | 0,457 | 5/16 | 4,368 | 0,381 | 38,100 |
| 5/8" | 15,875 | 15,654 | 30,175 | 28,244 | 8,229 | 0,558 | 3/8" | 5,588 | 0,381 | 4,450 |
| 3/4" | 19,050 | 18,811 | 36,525 | 34,417 | 10,058 | 0,609 | 1/2" | 5,588 | 0,381 | 50,800 |
| 7/8' | 22,225 | 21,963 | 42,875 | 40,741 | 11,887 | 0,635 | 9/16" | 6,299 | 0,381 | 57,150 |
| 1' | 25,400 | 25,110 | 49,225 | 46,761 | 13,716 | 0,711 | 5/8' | 7,543 | 0,381 | 63,500 |
| 1.1/8" | 28,575 | 28,158 | 55,575 | 52,806 | 15,519 | 0,787 | 3/4" | 8,255 | 0,787 | 71,374 |
| 1.1/4" | 31,750 | 31,333 | 61,925 | 58,826 | 17,348 | 0,889 | 7/8" | 9,093 | 0,787 | 79,248 |
| 1.3/8" | 34,925 | 34,462 | 68,275 | 64,846 | 19,177 | 0,965 | 7/8" | 10,210 | 0,787 | 87,376 |
| 1.1/2" | 38,100 | 37,637 | 74,625 | 70,891 | 21,005 | 1,066 | 1" | 11,049 | 0,787 | 95,250 |
TOLERÂNCIA PARA COMPRIMENTOS "L"
| Diâmetro Nominal | ||||
| Comprimento Nominal "L" | 1/4" a 3/8" | 7/16" a 3/4" | 7/8" a 1.1/2" | acima de 1.1/2" |
| Até 1" | -0,762 | -0,762 | -1,27 | --------- |
| Acima de 1"até 2.1/2" | -1,016 | -1,524 | -2,54 | -4,572 |
| Acima de 2.1/2" até 6" | -1,524 | -2,032 | -3,556 | -5,08 |
| Acima de 6" | -3,048 | -3,048 | -5,08 | -6,096 |
