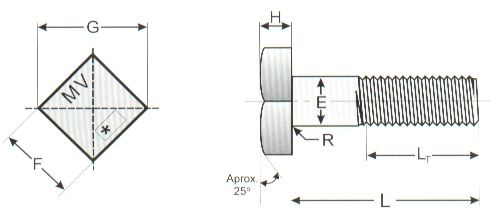

Parafuso de Cabeça Quadrada - Série Polegada
REFERÊNCIA ASME B18.2.1 - 1996 (Tabela 1)
|
Diâmetro Nominal |
E | F | G | H | R |
LT L<ou =6"L>6" |
|||||
| máx. | máx. | min. | máx. | min | máx. | min. | máx. | min. | básico | básico | |
| 1/4" | 6,604 | 9,525 | 9,194 | 13,462 | 12,649 | 4,775 | 3,962 | 0,762 | 0,254 | 19,05 | 25,4 |
| 5/16" | 8,229 | 12,7 | 12,294 | 17,957 | 16,891 | 5,588 | 4,724 | 0,762 | 0,254 | 22,225 | 28,575 |
| 3/8" | 9,855 | 14,274 | 13,817 | 20,193 | 18,973 | 6,807 | 5,892 | 0,762 | 0,254 | 25,4 | 31,75 |
| 7/16" | 11,48 | 15,875 | 15,316 | 22,453 | 21,031 | 8,026 | 7,061 | 0,762 | 0,254 | 28,575 | 34,925 |
| 1/2" | 13,081 | 19,05 | 18,415 | 26,949 | 25,273 | 8,839 | 7,823 | 0,762 | 0,254 | 31,75 | 38,1 |
| 5/8' | 16,306 | 23,825 | 23,012 | 33,68 | 31,597 | 11,277 | 10,16 | 1,524 | 0,508 | 38,1 | 44,45 |
| 3/4" | 19,507 | 28,575 | 27,635 | 40,411 | 37,947 | 13,306 | 12,09 | 1,524 | 0,508 | 44,45 | 50,8 |
| 7/8" | 22,733 | 33,324 | 32,232 | 47,142 | 44,246 | 15,748 | 14,427 | 1,524 | 0,508 | 50,8 | 57,15 |
| 1" | 25,958 | 38,1 | 36,83 | 53,873 | 50,571 | 17,373 | 15,951 | 2,286 | 0,762 | 57,15 | 63,5 |
| 1.1/8" | 29,184 | 42,875 | 41,427 | 60,604 | 56,87 | 19,812 | 18,288 | 2,286 | 0,762 | 63,5 | 69,85 |
| 1.1/4" | 32,435 | 47,625 | 46,024 | 67,36 | 63,22 | 22,25 | 20,624 | 2,286 | 0,762 | 69,85 | 76,2 |
| 1.3/8" | 35,661 | 52,374 | 50,647 | 74,091 | 69,545 | 23,876 | 22,148 | 2,286 | 0,762 | 76,2 | 82,55 |
| 1.1/2" | 38,887 | 57,15 | 55,245 | 80,822 | 75,844 | 26,314 | 24,485 | 2,286 | 0,762 | 82,55 | 88,9 |
|
Comprimento Nominal |
Diâmetro Nominal | |||||
| 1/4" a 3/8" | 7/16" e 1/2" | 9/16"a 3/4" | 7/8" e 1" | 1.1/8" a 1.1/2" | Acima de 1.1/2" | |
| Até 1" |
+0,508 -0,762 |
+0,508 -0,762 |
+0,508 -0,762 |
--------- | --------- | --------- |
|
Acima de 1"até 2.1/2" |
+0,508 -1,016 |
+1,016 -1,524 |
+1,524 -2,032 |
+2,032 -2,540 |
+3,048 -3,048 |
+4,572 -4,572 |
|
Acima de 2.1/2"até 4" |
+1,016 -1,524 |
+1,524 -2,032 |
+2,032 -2,540 |
+2,54 -3,556 |
+4,064 -4,064 |
+5,08 -5,080 |
|
Acima de 4" até 6" |
+1,524 -2,540 |
+2,032 -2,540 |
+2,540 -2,540 |
+3,048 -4,064 |
+4,572 -4,572 |
+5,588 -5,588 |
| Acima de 6" |
+2,540 -4,572 |
+3,048 -4,572 |
+3,556 -4,572 |
+4,064 -5,080 |
+5,588 -5,588 |
+6,096 -6,096 |
