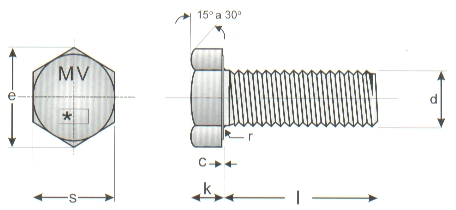

Parafuso Sextavado com Rosca Total - Série Métrica

REFERÊNCIA DIN 933 - 09.87

Veja outros modelos
Veja outros Produtos
Diâmetro
Nominal
"d" 		s e k c r
máx. min. min. máx. min. máx. min. min.
M3 5,5 5,32 6,01 2,12 1,88 0,400 0,15 0,1
M4 7 6,78 7,66 2,92 2,68 0,400 0,15 0,2
M5 8 7,78 8,79 3,65 3,35 0,500 0,15 0,2
M6 10 9,78 11,05 4,15 3,85 0,500 0,15 0,25
M8 13 12,73 14,38 5,45 5,15 0,600 0,15 0,4
M10 17 16,73 18,9 6,56 6,22 0,600 0,15 0,4
M12 19 18,67 21,1 7,68 7,32 0,600 0,15 0,6
M14 22 21,67 24,49 8,98 8,62 0,600 0,15 0,6
M16 24 23,67 26,75 10,18 9,82 0,800 0,20 0,6
M18 27 26,67 30,14 11,72 11,28 0,800 0,20 0,6
M20 30 29,67 33,53 12,72 12,28 0,800 0,20 0,8
M22 32 31,61 35,72 14,22 13,78 0,800 0,20 0,8
M24 36 35,38 39,98 15,22 14,78 0,800 0,20 0,8
M27 41 40 45,2 17,35 16,65 0,800 0,20 1,0
M30 46 45 50,85 19,12 18,28 0,800 0,20 1,0
M33 50 49 55,37 21,42 20,58 0,800 0,20 1,0
M36 55 53,8 60,79 22,92 22,08 0,800 0,20 1,0
M39 60 58,8 66,44 25,42 24,58 1,000 0,30 1,0
M42 65 63,1 71,3 26,42 25,58 1,000 0,30 1,2
M45 70 68,1 76,95 28,42 27,58 1,000 0,30 1,2
M48 75 73,1 82,6 30,42 29,58 1,000 0,30 1,6
M52 80,00 78,10 88,25 33,50 32,50 1,000 0,30 1,6

OBS: Tolerância para comprimento "l". js 15, vide tabela de ajustes - ISO
