Prisioneiro com Rosca Parcial - Sistema Métrico

REFERÊNCIA
DIN 938 – 02.95
DIN 939 – 02.95
DIN 940 – 02.95

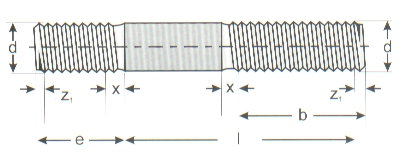

Diâmetro Nominal	e			b			x	z1
"d"	DIN 938	DIN939	DIN940	1	2	3	máx.	min.
M3	3	---	---	12	18	---	1,25	0,8
M4	4	5	10	14	20	---	1,75	1
M5	5	6,5	13	16	22	---	2	1,2
M6	6	7,5	15	18	24	---	2,5	1,5
M7	7	9	18	20	26	---	2,5	1,5
M8	8	10	20	22	28	---	3,2	1,8
M10	10	12	25	26	32	45	3,8	2,2
M12	12	15	30	30	36	49	4,3	2,5
M14	14	18	35	34	40	53	5	3
M16	16	20	40	38	44	57	5	3
M18	18	22	45	42	48	61	6,3	3,5
M20	20	25	50	46	52	65	6,3	3,5
M22	22	28	55	50	56	69	6,3	3,5
M24	24	30	60	54	60	73	7,5	4,5
M27	25	35	---	60	66	79	7,5	4,5
M30	30	38	---	66	72	85	9	5
M33	32	42	---	72	78	91	9	5
M36	35	45	---	78	84	97	10	6
M39	38	50	---	84	90	103	10	6
M42	42	52	---	90	96	109	11	6,5
M45	45	58	---	96	102	115	11	6,5
M48	48	60	---	102	108	121	12,5	7,5
M52	52	65	---	110	116	129	12,5	7,5

OBS.: Para tolerância dimensionais vide tabela de ajustes - ISO: para cota "e" usar + IT 16, para cota "b" usar + 1,5. passo e para cota "I" usar + 1/2 IT 15.
